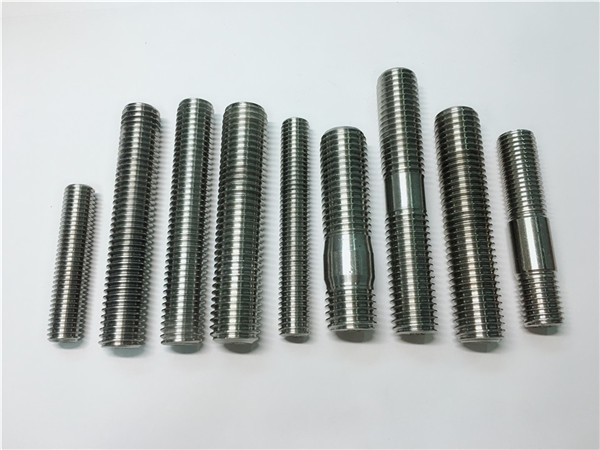

No.51-Ամբողջ թելերով պտուտակով պտուտակ, ընկույզ, լվացող միջոցներ: A193 GR B8C, B8T, B8M

Տեխնիկական

A320 B8M ճարմանդ պտուտակ
Օքսիդ սև, տաք ցինկապատ ցինկապատ, ծածկապատված, կապույտ PTFE ծածկույթով (կապույտ XYLANE 1014,1424), տեֆլոն

Ստանդարտ	ԴԻՆ	ANSI / ASME	ԳԲ	JIS	ՈՉ ՍՏԱՆԴԱՐԴ
Չափը	Դիա Վերը նշված M5-M100,1 / 4
Նյութ	Նյութը չժանգոտվող պողպատ, դուպլեքս պողպատ
Դասարան	A2-70, A4-70, A4-80, B8, B8M, B8 Cl2, B8M Cl2
Ավարտել	Plain, YZP, Black, ZPHDG plated, PTFE, CAD PLATED
Ատեստատ	ISO9001: 2008, TS16949
Անուն	A193 / A320 B8, B8M

ASTM A193

Շրջանակ

Սկզբնապես հաստատված 1936-ին այս բնութագիրը մեծապես օգտագործվում է նավթի և քիմիական շինարարության ծրագրերում: ASTM ստանդարտը ծածկում է խառնուրդ պողպատից և չժանգոտվող պողպատից պտուտակավոր նյութերից `բարձր ջերմաստիճանի կամ բարձր ճնշման ծառայության համար: Այս ճշգրտումը ներառում է ամրացնող սարքեր, որոնք նախատեսված են ճնշման անոթների, փականների, եզրերի և կցամասերի օգտագործման համար: Չնայած դրան, այս նյութը հաճախ մատչելի է ազգային կոպիտ (UNC) թելերի հորատներում, եթե դրանք օգտագործվում են ավանդական ծրագրերում, թելերի համար նշվում է 8 թել մեկ թիզ (tpi) մեկ դյույմից բարձր տրամագծերի համար:

Ստորև ներկայացվում է ընդհանուր դասարանների մի քանի հիմնական մասը: ASTM A193- ն ընդգրկում է մի շարք այլ ստանդարտ բնութագրեր, որոնք չեն նկարագրվում այս նկարագրության մեջ, ներառյալ B5, B6 և B16:

Առաջարկվող ծածկույթ,

Օքսիդ սև, տաք ջրով ցինկապատ, ցինկապատ, ծածկված, կապույտ ծածկված, կապույտ TPFE ծածկված (կապույտ XYLANE 1014,1424), կանաչ TPFE ծածկույթով (կանաչ XYLANE 1014,1424): FEFLON ծածկված

Դասարաններ

B7	Ալյումինե պողպատ, AISI 4140/4142- ը քամվել և դանդաղեցվել է
Բ8	1-ին դասի չժանգոտվող պողպատ, AISI 304, բուժվում է կարբիդի լուծույթով:
B8M	1 կարգի չժանգոտվող պողպատ, AISI 316, կարբիդ լուծույթով բուժված:
Բ8	2-րդ կարգի չժանգոտվող պողպատ, AISI 304, կարբիդի լուծույթով մշակված, լարում կարծրացած
B8M	2-րդ կարգի չժանգոտվող պողպատ, AISI 316, կարբիդի լուծույթով մշակված, լարում կարծրացած

Մեխանիկական հատկություններ

Դասարան	Չափը	Առաձգական ksi, min	Եկամտաբերություն, ksi, min	Elong,%, min	ՀՀ% ր
B7	Մինչև 2-1 / 2	125	105	16	50
	2-5/8 - 4	115	95	16	50
	4-1/8 - 7	100	75	18	50
B8 դաս 1	Բոլորը	75	30	30	50
B8M դաս 1	Բոլորը	75	30	30	50
B8 դաս 2	Մինչև 3/4	125	100	12	35
	7/8 - 1	115	80	15	35
	1-1/8 - 1-1/4	105	65	20	35
	1-3/8 - 1-1/2	100	50	28	45
B8M դաս 2	Մինչև 3/4	110	95	15	45
	7/8 - 1	100	80	20	45
	1-1/8 - 1-1/4	95	65	25	45
	1-3/8 - 1-1/2	90	50	30	45

Քիմիական հատկություններ

Տարր	B7 (AISI 4140)	B8 (AISI 304)	B8M (AISI 316)
Ածխածին	0.37 - 0.49%	0,08% առավելագույն	0,08% առավելագույն
Մանգան	0.65 - 1.10%	2.00% առավելագույն	2.00% առավելագույն
Ֆոսֆոր, առավելագույն	0.035%	0.045%	0.045%
Ծծումբ, առավելագույն	0.040%	0.030%	0.030%
Սիլիկոն	0.15 - 0.35%	1.00% առավելագույն	1.00% առավելագույն
Քրոմ	0.75 - 1.20%	18.0 - 20.0%	16.0 - 18.0%
Նիկել		8.0 - 11.0%	10.0 - 14.0%
Մոլիբդեն	0.15 - 0.25%		2.00 - 3.00%

Առաջարկված ընկույզներ և լվացարաններ

Բոլտ դասարան	Ընկույզ	Լվացող սարքեր
B7	A194 2 հ դասարան	F436
B8 դաս 1	A194 դաս 8	SS304
B8M դաս 1	A194 դաս 8 մ	SS316
B8 դաս 2	A194 դաս 8	SS304
B8M դաս 2	A194 դաս 8 մ	SS316
